Когда начинается землетрясение, важна каждая секунда. Система раннего предупреждения о землетрясениях может обеспечить эти ценные секунды, обнаруживая сейсмическую активность и быстро активируя системы оповещения и экстренного реагирования.
Важно понимать, что система раннего предупреждения не предсказывает землетрясения. К моменту срабатывания системы землетрясение уже началось. Предупреждение возможно благодаря тому, что различные сейсмические волны распространяются с разной скоростью, а цифровая информация может передаваться значительно быстрее.

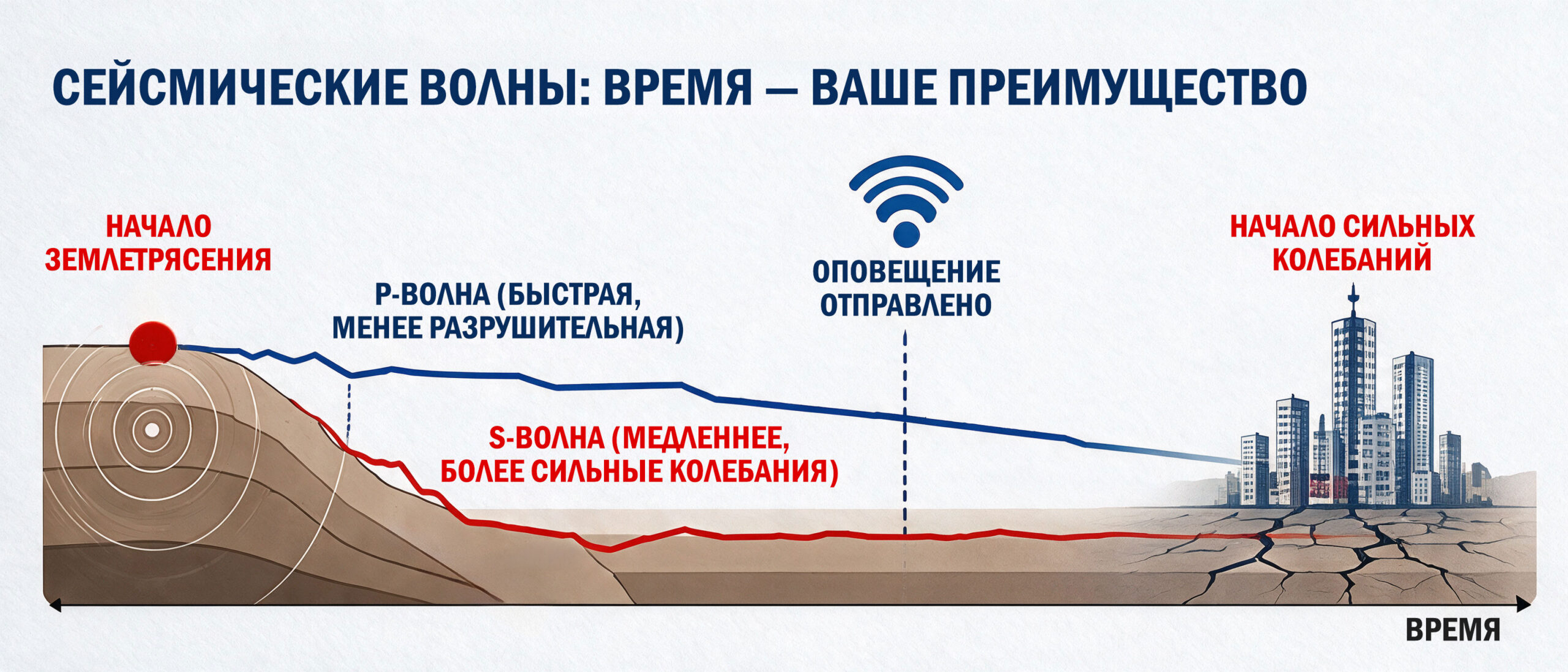

Первыми приходят P-волны, которые, как правило, менее разрушительны, чем следующие за ними более сильные колебания. Оборудование сейсмического мониторинга может обнаружить эти первые сигналы, оценить событие и передать предупреждение до того, как более сильные колебания грунта достигнут защищаемой территории. В зависимости от расстояния до очага землетрясения и архитектуры системы доступное время предупреждения может составлять от нескольких секунд до более продолжительного периода. Территории, расположенные очень близко к эпицентру, могут получить предупреждение непосредственно перед началом сильных колебаний или не получить его заранее вовсе.
В упрощённом виде процесс можно представить следующим образом:
сейсмические датчики → обнаружение → оценка → связь → сирены → Vektra® → экстренные службы → автоматизированные действия
Как сейсмические датчики обнаруживают землетрясение
Процесс предупреждения начинается с оборудования сейсмического мониторинга. Сейсмометры и датчики сильных движений грунта измеряют его движение и преобразуют полученные данные в информацию, которая может анализироваться автоматически. Сейсмометр работает на основе принципа инерции. В то время как прибор движется вместе с грунтом, находящаяся внутри него масса реагирует на это движение иначе. Эта разница может быть преобразована в электрический сигнал, отражающий движение грунта.
Современные системы сейсмического мониторинга способны распознавать сейсмические сигналы и определять, были ли достигнуты заранее установленные условия для активации предупреждения. Региональные системы могут использовать данные нескольких станций мониторинга для оценки местоположения и магнитуды землетрясения или ожидаемого уровня сейсмических колебаний. Локальные системы также могут работать на основе заранее заданных пороговых значений или выходных сигналов тревоги.
Решение Telegrafia для раннего предупреждения о землетрясениях объединяет сейсмический мониторинг с совместимыми сейсмическими датчиками сторонних производителей, напрямую связывая обнаружение землетрясения с системой оповещения населения, уведомлением и автоматизированным реагированием на чрезвычайные ситуации. Таким образом, наша основная роль начинается там, где уровень обнаружения подключается к инфраструктуре оповещения. После того как система сейсмического мониторинга генерирует сигнал тревоги, информация может быть передана на электронные сирены, в программное обеспечение управления, экстренным службам и подключённым технологическим системам.
От обнаружения землетрясения до оповещения населения
Самая большая проблема системы раннего предупреждения о землетрясениях — скорость. Каждая ненужная задержка сокращает время, доступное для реагирования до прихода более сильных колебаний.

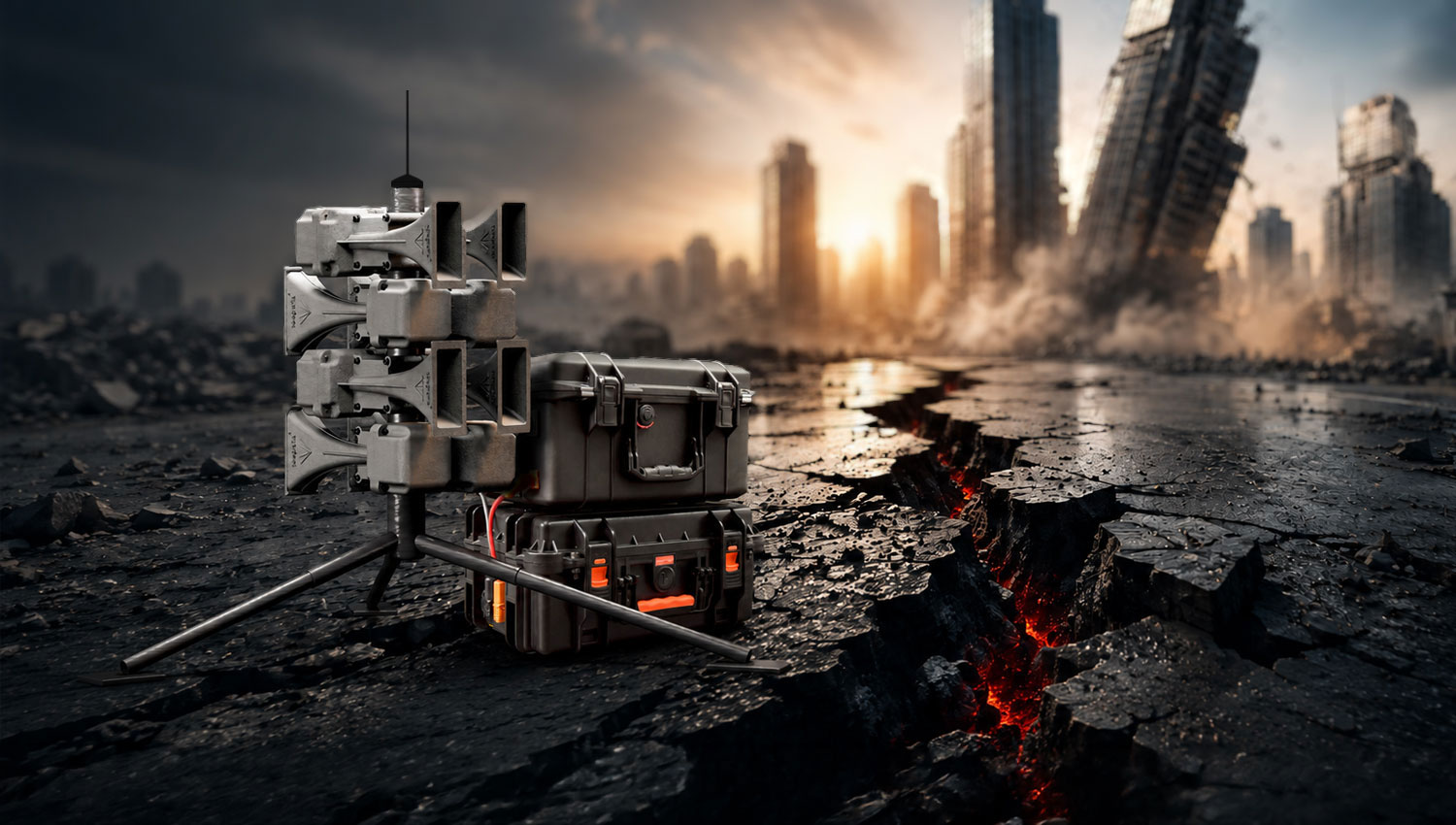

В простой локальной системе оборудование сейсмического мониторинга может быть напрямую подключено к электронной сирене. При достижении заданного условия тревоги сирена может активироваться автоматически. В более крупных сетях оповещения система обнаружения может быть интегрирована с программной платформой Vektra®.
Vektra® SCADA может контролировать информацию от подключённых систем и запускать заранее заданные процессы при возникновении критических условий. Vektra® Warning управляет электронными устройствами оповещения и может автоматически активировать заранее заданные сценарии предупреждения. Одновременно Vektra® Notification может информировать ответственный персонал и экстренные службы по таким каналам, как SMS или голосовые вызовы.
Это означает, что одно обнаруженное сейсмическое событие может практически одновременно инициировать несколько действий: электронные сирены могут предупредить население, экстренные службы могут получить уведомления, а заранее определённые аварийные процедуры могут запускаться автоматически. Электронные сирены могут подавать звуковой сигнал предупреждения и, в зависимости от конфигурации системы, также транслировать предварительно записанные сообщения, объявления с преобразованием текста в речь или голосовые инструкции в режиме реального времени. В результате создаётся скоординированный процесс, при котором информация быстро передаётся от системы сейсмического обнаружения к оповещению населения и экстренному реагированию.
Автоматизированное Оповещение о Землетрясениях и Реагирование на Чрезвычайные Ситуации

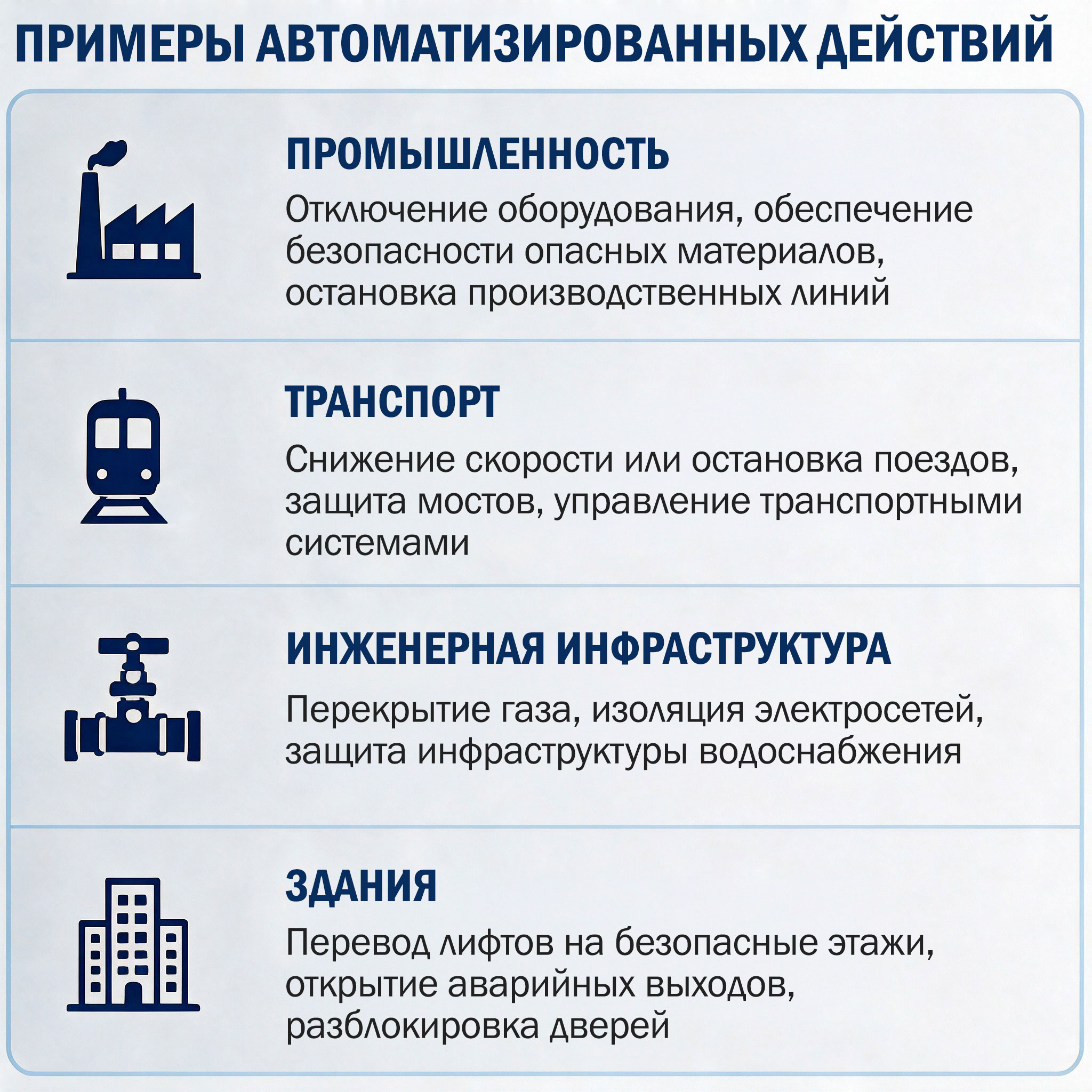

Интегрированная система оповещения о землетрясениях может также запускать действия, выходящие за рамки оповещения населения. При подключении к другим технологическим системам обнаруженное землетрясение может автоматически инициировать заранее определённые защитные процедуры. Например, система на базе SCADA может быть интегрирована с инфраструктурой таким образом, чтобы при возникновении критического события автоматически выполнялось определённое действие, например перекрытие подачи газа.
Подобные принципы используются в системах раннего предупреждения о землетрясениях по всему миру для защиты промышленного оборудования, транспортных систем и критической инфраструктуры. Автоматизированные системы могут реагировать немедленно, не дожидаясь, пока человек вручную оценит ситуацию. Это особенно важно, поскольку система раннего предупреждения о землетрясениях может предоставить всего несколько секунд для реагирования.
Таким образом, общая эффективность системы зависит от всей цепочки: надёжного сейсмического обнаружения, быстрой оценки, оперативной передачи информации, оповещения населения, уведомления служб экстренного реагирования и автоматизированного реагирования.
Сейсмические датчики сторонних производителей обеспечивают уровень обнаружения. Инфраструктура оповещения Telegrafia связывает эту информацию со станциями мониторинга, электронными сиренами, приложениями Vektra®, персоналом экстренных служб и другими технологическими системами.
Цель заключается не в том, чтобы предсказать, когда произойдёт землетрясение. Задача состоит в том, чтобы обнаружить уже начавшееся землетрясение и максимально эффективно использовать доступные секунды до начала сильных толчков.
FAQ
1.Можно ли интегрировать систему с существующими системами сейсмического мониторинга или SCADA?
Да. Системы оповещения Telegrafia могут быть интегрированы с существующей инфраструктурой мониторинга и SCADA. В зависимости от проекта могут использоваться такие интерфейсы и протоколы, как Modbus, OPC или SNMP.
2. Можно ли автоматически активировать оповещение о землетрясении?
Да. Сигнал тревоги от оборудования сейсмического мониторинга может автоматически активировать электронные сирены или запускать заранее определённые сценарии оповещения с помощью приложений Vektra®.
3. Может ли система работать при отключении электроэнергии или сбое связи?
Да. Электронные сирены Telegrafia оснащены резервными аккумуляторами и могут работать автономно, если связь с центром управления недоступна.
4. Может ли система автоматически запускать другие действия в чрезвычайной ситуации?
Да. При интеграции с другими технологическими системами или SCADA обнаруженное сейсмическое событие может запускать заранее определённые действия, например уведомление аварийных служб или отключение подачи газа.
5. Поставляет ли Telegrafia сейсмические датчики для обнаружения землетрясений?
Telegrafia специализируется прежде всего на инфраструктуре оповещения, управления и уведомления. Обнаружение землетрясений может осуществляться с помощью совместимых сейсмических датчиков сторонних производителей или существующей системы сейсмического мониторинга.
