Понимание концепций, представленных в Части 1 этой статьи Распространение звуковых волн в долине (Часть 1) , имеет решающее значение для усвоения более детального анализа во Второй части. В Части 1 была заложена основа для понимания проблемы распространения звуковых волн в долине, а во Второй части мы будем развивать эти концепции.
Таким образом, давайте сразу перейдём к сути и, опираясь на нулевое приближение, перейдём к первому приближению интерпретации проблемы.
Первое приближение интерпретации проблемы
При рассмотрении первой аппроксимации исключаются все влияния, участвующие в распространении сигнала тревоги, кроме геоморфологии местности. Акустические свойства склонов долины пока не учитываются. Предполагается, что:
- Долина каменистая, без резких перепадов в горизонтальном и вертикальном профиле.
- Хотя у долины перпендикулярные стены, она образует изгибы и меандры.
Эта ситуация иллюстрируется на Рисунке 8. Всё ещё можно рассчитывать на эффект каньона, предполагая, что фронт волны перпендикулярен наклону дна долины. Теоретически, это намного лучше, чем на открытой местности (контрольное условие), поскольку звуковая энергия остаётся сфокусированной в нужном направлении. Однако расстояние от источника увеличивается из-за изгибов, а, как известно, интенсивность звуковой энергии уменьшается пропорционально квадрату расстояния от источника.
Снова необходимо, чтобы вектор звуковой волны оставался параллельным наклону долины.
Реверберации и эхо

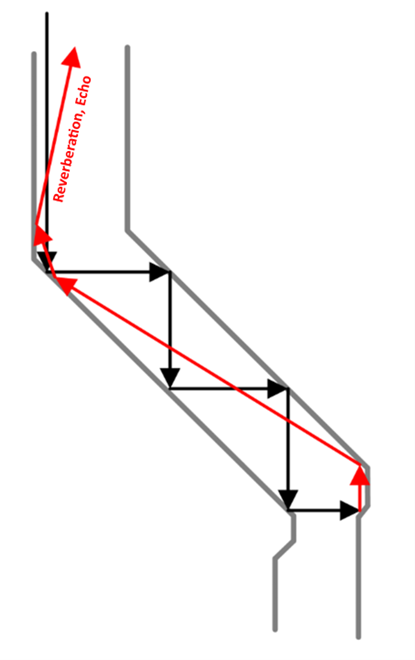

В этом упрощённом случае резкие изгибы долины создают условия для появления эха и реверберации из-за многократных внутренних отражений. Проще говоря, когда звуковая волна ударяется о повороты, она отражается туда-сюда, создавая эхо и реверберацию.
Реверберация означает потерю акустического давления в целевой зоне, поскольку энергия звуковой волны возвращается к источнику и больше не распространяется вдоль долины. Эхо и реверберации снижают чёткость передаваемого сообщения, как показано на Рисунках 9 и 10.
Рассеивание звуковых волн
Слишком неровный горизонтальный профиль долины создаёт дискретные барьеры для звуковой волны, движущейся по долине. В результате энергия звуковой волны рассеивается во всех возможных направлениях и теряется, что снижает разборчивость передаваемого акустического сообщения. Это показано на Рисунках 11 и 12.
Второе приближение интерпретации проблемы
Теперь, когда мы рассмотрели эффект каньона, вернёмся к нулевому приближению, предполагая, что:
- Долина каменистая.
- Долина прямая с перпендикулярными стенами, но
- Стены долины наклонены, то есть они не образуют прямого угла с дном долины, а имеют некоторый наклон.
Эта ситуация иллюстрируется на Рисунке 13.
Сирена установлена на стене плотины. В случае наклонных склонов долины можно предположить, что акустический фронт волны распространяется беспрепятственно вдоль дна долины. Но что происходит с боковыми стенами?

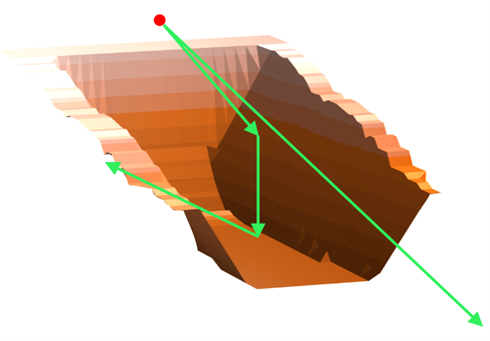

Рассмотрим это с точки зрения векторной интерпретации. Вектор звуковой волны ударяется о боковой склон долины под определённым углом. Вектор распространяющейся звуковой волны отражается под тем же углом и ударяется о противоположный склон. Угол падения равен углу отражения. Вектор звуковой волны постепенно приближается к горизонтальному дну долины.
Наступает момент, когда воображаемый вектор распространения достигает дна долины. Здесь ситуация меняется: вектор отражённой волны ориентирован вверх от плоскости дна долины и перенаправляется на противоположный склон под тем же углом, где снова отражается вверх под углом, равным углу падения. В результате угол распространяющегося волнового вектора удваивается.
В зависимости от крутизны боковых стен долины этот процесс может повторяться несколько раз, пока распространяющийся волновой вектор не выйдет за пределы дна долины и не направится вверх в открытое пространство за пределами целевой области.
Роковой вывод состоит в том, что эффект каньона быстро исчезает из-за того, что множественные отражения от боковых стен долины направляют волну вверх, в открытое пространство. В акустике эффект каньона больше связан с городскими застроенными районами (длинные улицы, окружённые высокими зданиями).
Второе приближение интерпретации этой проблемы указывает на то, что акустическая энергия не накапливается и не направляется в долину. Следовательно, разработчик не может рассчитывать на вклад геоморфологии долины в дальность действия сигнала тревоги.
Количество информации, которую человек может усвоить и обработать за короткое время, ограничено. Именно поэтому вторая часть статьи заканчивается на этом этапе.
В последней, третьей части, которая появится в ближайшее время, будут рассмотрены дальнейшие приближения к интерпретации возможного распространения звуковой волны в долине, а также подведены окончательные выводы.
